全天写真解析プログラム CanopOn 2 Updated on 2009-02-27

※（2021-08-29）補足情報のページに、RICOH THETA シリーズのカメラの 利用方法について加筆しました。現時点では、これが一番手軽に画角180度の全天写真を撮る方法のようです。

CanopOn 2 は何をするプログラムか

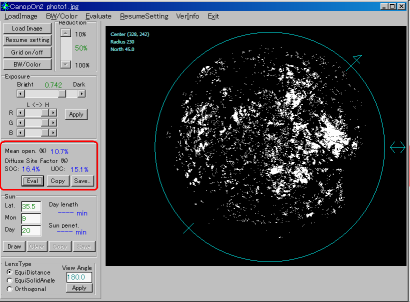

CanopOn 2 は，Windows 上で動作する全天写真解析システムです． 魚眼レンズを使って撮影した全天写真（画角180度）の画像イメージを読み込んで解析します （＞サンプルイメージ）．

• 全天写真の画像イメージを細かく区画分けして，それぞれの区画ごとの空隙率をファイルに出力する
• 平均的な空隙率や，空の散乱光の分布に応じた平均的な光透過率を計算して表示する．
• 緯度，月，日を指定して，一日のうちの太陽からの直射光の透過時間を計算する．
• 時刻ごとの直射光の透過の有無をファイルに出力する．

上層の障害物の光透過性を，空の光の分布や，太陽の位置，光を受ける側の3次元構造などと どのように組み合わせて，どう解析し，何を求めるかは，利用者の問題設定によります． いろいろな仮定にもとづいて何らかの「答え」を計算してしまう便利なプログラムは， 自分の頭で解析法を考えたい場合にはかえって不便です． そこで，あえて機能を絞った生データ抽出システムとしました．

※　学生実習で CanopOn を利用していただいた大学教員の方から， 単純な機能しか持たないシステムだと， 使いはじめの障壁が低くてよいとの声をいただきました． 低機能であることに思わぬメリットがあることを知りました．

平均空隙率や，日照時間の合計を知りたいだけなら，いちいちファイルを作製 する必要はありません． より詳しい解析のためには，空隙率ファイルや直射光透過パターンファイルを作製し， 表計算ソフトに読み込んだり，自作プログラムで処理するなどしてください． 植物生態学，林学，農学などの分野での利用のほか， 建造物に囲まれた場所の日照パターンを調べるのにも使えるでしょう．

魚眼レンズの射影方式

魚眼レンズには，いくつかの射影方式があります．CanopOn2 は， Ver2.02 までは 等距離射影方式（円の中心からの距離が天頂角に比例）にのみ対応していましたが， Ver2.03 から，等立体角射影（画像上の面積が立体角に比例）および 正射影 （半球上のイメージを平面に垂直に下ろす影）にも対応しました． お使いのレンズの方式を確認のうえ，正しい設定で解析してください． （参考： ニッコール千夜一夜物語：第六夜 ）

動作環境と開発環境

CanopOn2 最新版の動作確認は MS Windows XP professional で行っていますが， その他の Windows 系 OS でも動作すると思われます. システム開発は，当初は Borland 社が無料で提供していた Delphi 6 Personal 版で行いました． 最新版は Borland Developer Studio 2006 でコンパイルされています．

著作権と免責

CanopOn 2 の著作権は竹中明夫にありますが，ご自由にお使いください． ただし解析結果の正当性や，実行・利用の結果生じた障害等に対し， 私はいっさいの責任を負いません．

CanopOn 2 を利用した研究の成果を論文・報告書などに書いた場合には， CanopOn 2 を利用したことと， URL (http://takenaka-akio.org/etc/canopon2/) とを記載してください．

"CanopOn" の由来と読み方

この名前に由来というほどのものはありません． Canopy Openness を調べるシステムなので， そこから適当に字を抜き出して CanopOn です． 発音は 「キャノポン」で，「キャ」にアクセントがあります．

お願い

使ってみての感想やバグレポートなどをお寄せいただけると嬉しいです． ひとこと「使ったよ」というだけのメールでも，ずいぶん励まされるでしょう． 連絡先はトップページをご覧ください．
